Menşe yeri: | ZHE JIANG, ÇİN |
Marka adı: | XIAYI |
Sertifika: | IATF16949:2016 |
Model numarası: | XYJD-FM08f |
Min sipariş miktarı: | 1 Takım |
---|---|
Fiyat: | NEGOTIATION |
Ambalaj bilgileri: | AHŞAP KUTULU STANDART İHRACAT PAKETİ |
Teslim süresi: | 3-4 Ay |
Ödeme koşulları: | L / C, T / T |
Yetenek temini: | 3 AYDA 1 SET |
Makine tipi: | Test yapmak | Hammadde: | Çelik ve diğerleri |
---|---|---|---|
YANAL YÜK: | 4.6-5.6KN | Çubuk OD: | 25-36 milyon |
medya: | Sıvı yağ | Otomasyon: | Otomatik |
Vurgulamak: | darbe testi şok pistonlu makine,5.6kn yanal yük şok pistonlu makine,4.6kn yanal yük şok pistonlu makine |

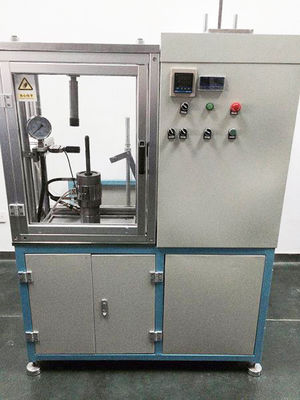

4.6-5.6KN Yanal Yüklü Şok Pistonlu Darbe Test Cihazı Kolayca Çalıştırma
Bu testin amacı:
PTFE bantlı piston için farklı ağırlıklar eklerken sürtünmeyi belirlemek için.Test, uygulanan sabit bir yanal kuvvet ile gerçekleştirilir.
piston üzerinde basınç oluşumu sırasında piston.Beş çevrimi test ettikten sonra ortalama sürtünmeyi otomatik olarak alın.
Test metodu:
1. Yağın borunun iç kısmında olduğundan emin olmak için test borusunu amortisör yağına koyun.
2. Pistonu piston çubuğuna sabitleyin
3. Piston çubuğunu ve test tüpünü çalışma silindirine yerleştirin
4. Gücü açın ve otomatik moda ayarlayın
5. Yazılımı açın, aşağıdaki parametreleri ayarlayın:
Hız: 1 mm / sn
Mesafe: 60mm
Döngü: 5
6. Makine fikstürlerini test etmek için değişen hareket düğmesine tıklayın.Sürtünme seviyesinin doğru olduğunu ve yağın ID'de iyi dağıldığını onaylamak
7. Fikstürleri başlangıçta onaylamak için ağırlıkları eklemeyin ve veriler için sıfır yapın.
8. Dönüşümlü hareketin tıklama düğmesine tıklayın, piston 5 döngü ile ± 30 mm strokta hareket edecektir.
9. 7.5Kg, 15Kg, 22.5Kg, 45Kg ağırlıkları ekleyin, yukarıdaki adımla aynı testi yapın, verileri ve eğrileri kaydedin.
10. Testi durdurun, ağırlıkları indirin ve gücü kapatın.
Test işlemi sırasında bazı resimler:
ADIM 1: pistonu uygun piston çubuğuna takın, üst OD'nin altta olmasına dikkat edin.
ADIM 2: Tüm piston çubuğunu yavaşça tüpe yerleştirin
ADIM 3: Tüm tüpü alttaki sızdırmazlık yuvasına yerleştirin
ADIM 4: Sabit muhafazayı ve sızdırmazlık kapağını takın
TEST KOŞULU:
ITEM | SPEC |
SICAKLIK | 85 ± 5 ℃ |
YANAL KUVVET | 145 ± 5kgf |
BASINÇ | 30 MPa |
ZAMAN | 3 dakika tutun |
SONUÇ | Bant malzemesi düşmeyecek veya hareket etmeyecektir. |
Rekabet avantajı:
1. PTFE bantlama sonucunu kontrol edebilir
2. Kolay kullanım
3. Dünyadaki büyük amortisör fabrikasına göre makine tasarımı
4. aynı test makinesinde sürtünme ve patlama testlerini test edebilir
5. Test ettikten sonra eğrileri elde edebilir
Uygulama:
Farklı boyuttaki tüm PTFE bantlama pistonları 20 mm'den 45 mm'ye kadar çaldı
Resim gösterisi
