Menşe yeri: | ZHE JIANG, ÇİN |
Marka adı: | XIAYI |
Sertifika: | ISO9001:2008 |
Model numarası: | XYJD-CM02A |
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | NEGOTIATION |
Ambalaj bilgileri: | AHŞAP KUTUPLA STANDART İHRACAT PAKETİ |
Teslim süresi: | 2 Ay |
Ödeme koşulları: | L/C, T/T |
Yetenek temini: | 1 2 AYDA KURUL |
Makina tipi: | test | Ana bileşeni: | SİLİNDİR, MOTOR, PLC |
---|---|---|---|
Boyut: | 1050mm x 1050mm x 1750mm | Anma gerilimi: | 220V |
Anma frekansı: | 60Hz | Toplam güç: | 300W |
Hava Pompası Basıncı: | 0,5 ~ 0.8Mpa | Teknoloji: | OEM |
Vurgulamak: | automatic banding machine,automatic grooving machine |

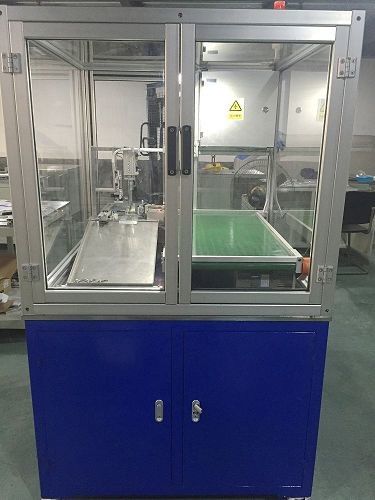

Talep olarak mükemmel PTFE bantlı piston elde etmek için kullanılan otomatik parlama ve kesme makinası
teknik parametreler
madde | teknik parametreler |
Makine Adı | Otomatik Parlatma ve Kesme Makinesi |
Makine tipi | OTOMATİK |
Boyut (EnxBoyxYükseklik) | 1050mm x 1050mm x 1750mm |
Anma Gerilimi | 220V |
Orantılı frekans | 60Hz |
Toplam güç | 300w |
Hava Pompası Basıncı | 0,5 ~ 0.8Mpa |
Yükleme ve hata ayıklama yöntemi
1. Makineyi hareket ettirin ve düzeltin.
Makineyi, hareketi yerleştirmek ve hafifçe koymak için yerin teyit edilmesi gerekir. Makineyi titreşim olmaksızın düz bir zemin üzerine koyun.
Destek ayağı saat yönünde ayar düğmesini basılı tuttuğunuzda destekleyici bacak tekerlekten daha yüksek olduğunda, tekerlek yere iner, makine hareket edebilir. Makine uygun bir yerde olduğunda, saat yönünün tersine ayar düğmesini destekleyici bacak düşürmek için ayarlayın. Tekerlek destekleyici bacağından daha yüksek olduğunda, bacağı makineyi sabitlemek için yerde kalmıştır.
2. Elektrik tesisatı
Elektrik panosu makinenin önünde, elektrik fişi takımı aşağıda, 220V ve 60Hz kullanınız, makinenin toprak bağlantısı yapması gerektiğini belirtti.
Hava girişinin konektörü makinenin yanındadır, aşağıdaki resme bakınız, hava basıncı 0,65 ~ 1MPa olmalıdır.
Pnömatik FRL ve elektromanyetik valf makinenin arkasındadır, aşağıdaki resme bakın. Pnömatik FRL'nin basıncını 0,65 ~ 1MPa olarak ayarlayın, atığı temizlemek için kullanılan hava akışını azaltma valfinin basıncını 0.1 ~ 0.15MPa olarak ayarlayın. Beş elektromanyetik valf pnömatik bileşeni birbirine bağlar, soldan sağa atık temizleme için kullanılan indirgeme valfı, Besleme Silindirleri, Kesme Silindirleri, Silindir Sıkıştırma, Parlatma Silindirleri.
Makineyi kullanmaya başlamadan hemen önce elektrik tesisatını yapın, pnömatik bileşenlerin hasarlanıp kontrol edilmediğini, bağlantı parçasının gevşek olup olmadığını kontrol edin.
3. Makine testi
Evrensel manyetik kadran göstergesi yardımı ile uygunluk sağlamak için presleme konumlandırma cihazını ve mil konumu deliğinin merkezini kontrol edin ve ayarlayın.
Alevli bıçak için X-aks ve Y-aks yönünü ayarlayın, aşağıdaki resme bakın. Pistonları test ederek alevli bıçağı uygun konuma getirin.
Mikrometre parlama bıçağının X aksını ayarlar: Parlatma bıçağının X eksenini uygun konuma getirin, sonra parmak bıçağının X aksını sabitlemek için kaydırıcı kilitleme düğmesini kilitleyin.
Sürgü kilitleme düğmesi : Sürgü kilidini kilitlemek için saat yönünde döndürün ve serbest bırakmak için saat yönünün tersine döndürün.
Flanş bıçağının Y aksını ayarlamak için kullanılan mikrometre : Bıçağın Y aksını uygun konuma ayarlayın. Bu mikrometrenin kendi kilit düğmesi vardır, uygun konuma ayarlayın, ardından parmak açıldığında yüksekliği sabitlemek için düğmeyi kilitlemek için saat yönünde döndürün.
Kesme bıçağı için X aksı ve Y aks yönünü ayarlayın, aşağıdaki resme bakın. Pistonları test ederek kesme bıçağını uygun konuma getirin.
Mikrometre, kesme bıçağının X aksını ayarlamak için kullanılır : kesme bıçağının X aksını uygun konuma ayarlayın, bu mikrometrenin kendi kilit düğmesi vardır, doğru konuma ayarlayın, ardından kesim sırasında X aks konumunu sabitlemek için düğmeyi kilitlemek için saat yönünde döndürün .
Sürgü kilitleme düğmesi : Sürücü kilidini yukarı ve aşağı hareket ettirmek için saat yönünde, saat yönünde döndürmek için saat yönünün tersine hareket ettirin.
Mikrometre, kesme bıçağının Y aksını ayarlamak için kullanılır : kesme bıçağının Y aksını uygun konuma getirin, ardından kesim sırasında yükseklik konumunu sabitlemek için kaydırıcı kilitleme düğmesini kilitleyin.
Sıkışan pistonlar.
Rekabet avantajı:
1. PTFE bantlama piston için yüksekliği ve OD'yi ayarlayabilir
2. Kolay kullanım
3.Makine, müşterinin talebine göre ayar yapabilir ve yeniden dizayn edebilir
4. Yüksek verimlilik kazanın
5. İyi bir tekdüzelik elde edin.
Uygulama:
Farklı ebatlara sahip tüm PTFE bantlama pistonları 20 mm'den 45 mm'ye kadar
Resim gösterisi
İlgili kişi: Mrs. Leela
Tel: +8613586885132
